2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼是馬氏體不銹鋼，其主要性能類似1Cr13不銹鋼。由于含碳量較高，其強度、硬度高于1Cr13，而韌性和耐蝕性略低。熱處理后經拋光，在弱腐蝕介質（如鹽水溶液、硝酸及某些濃度不高的有機酸食品生產介質）中，溫度不高（大約30℃以下）的條件下，具有良好的耐蝕性。在淡水、海水、蒸汽、潮濕大氣條件下亦表現出良好的可用的耐蝕性。在硫酸、鹽酸、熱硝酸、熔融堿等介質中耐蝕性較差。此外，2Cr13、20Cr13、420 不銹鋼在700℃以下具有足夠的強度、熱穩定性和良好的減振性。2Cr13、20Cr13、420 不銹鋼主要用于制造承受高應力負荷的零件，如汽輪機葉片、熱油泵軸和軸套、葉輪、水壓機閥片等，亦可用于造紙工業和醫療器械以及日用消費領域的刀具、餐具等。

一、化學成分

 2Cr13、20Cr13、420 不銹鋼的化學成分見表3-19。

二、室溫力學性能

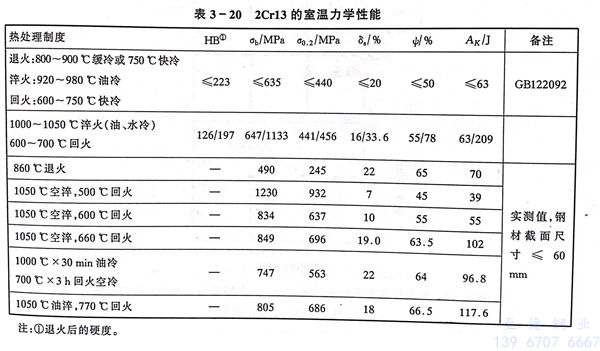

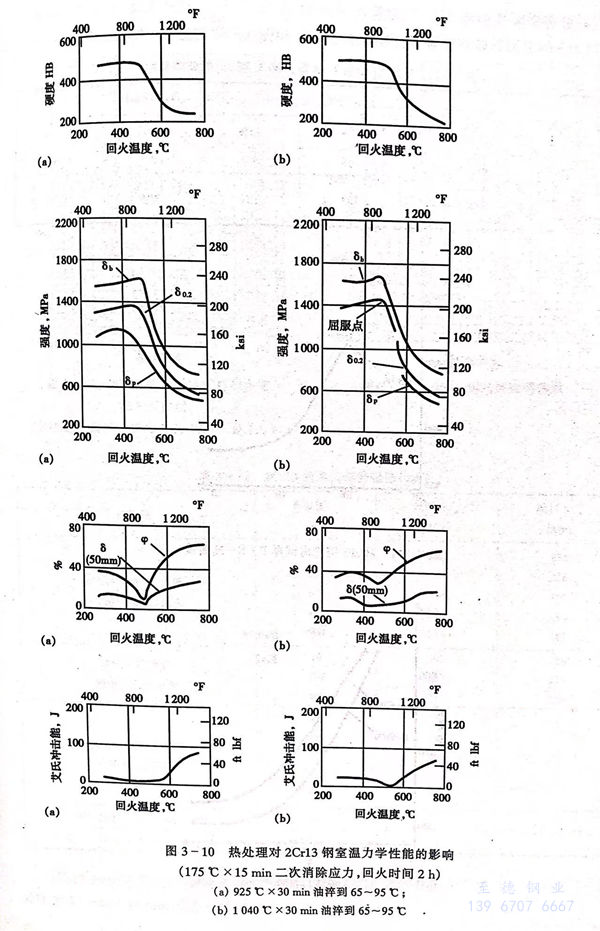

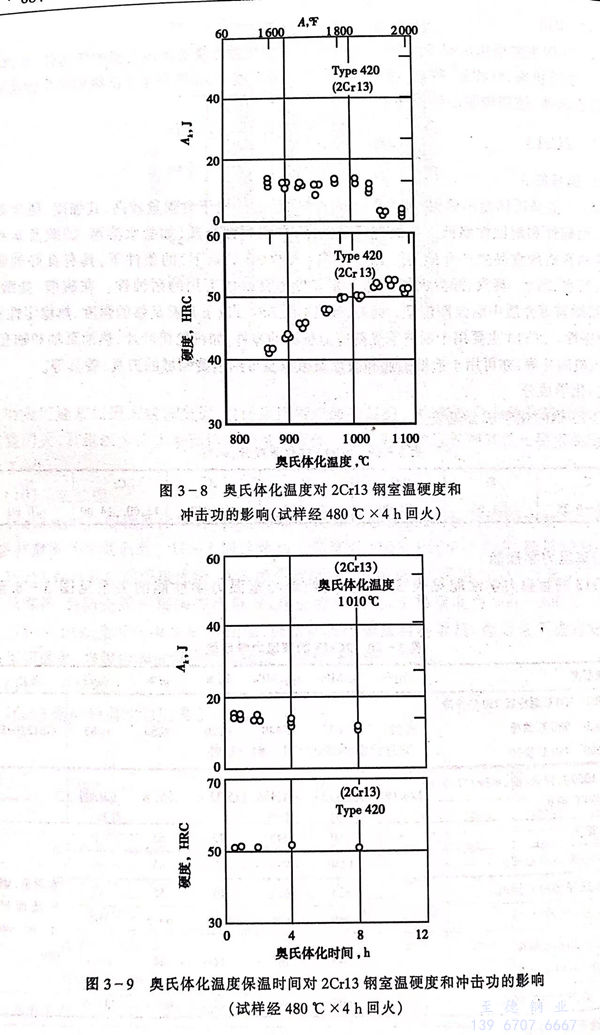

 2Cr13、20Cr13、420 不銹鋼的室溫力學性能見表3-20。熱處理與室溫力學性能的關系見圖3-8至圖3-10。

三、疲勞和斷裂韌性

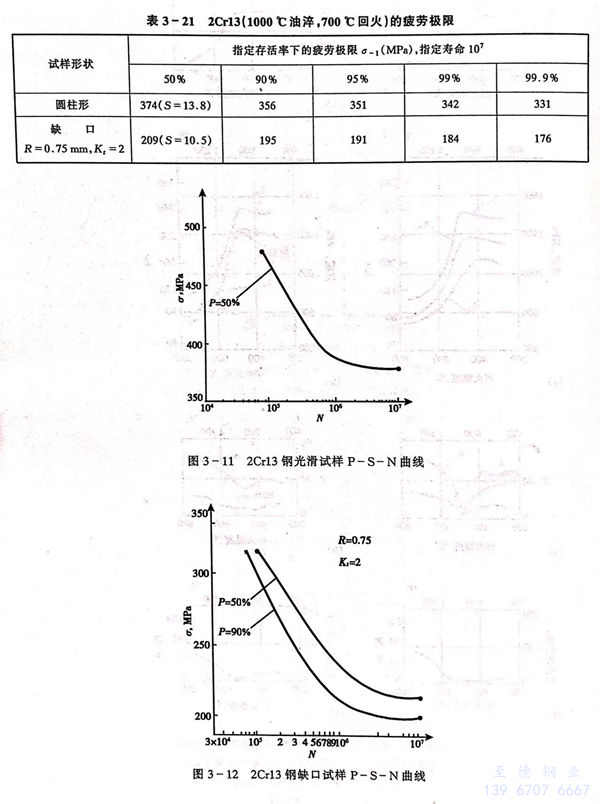

 2Cr13、20Cr13、420 不銹鋼的室溫旋轉彎曲疲勞性能見表3-21和圖3-11和圖3-12。

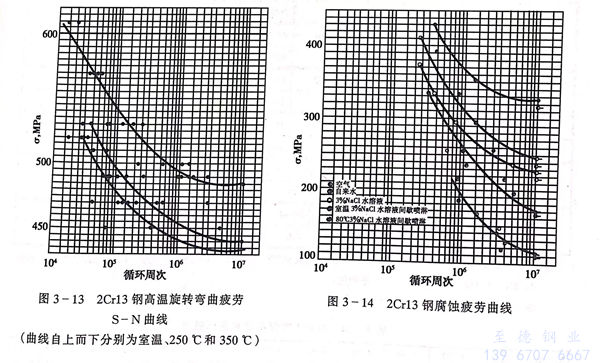

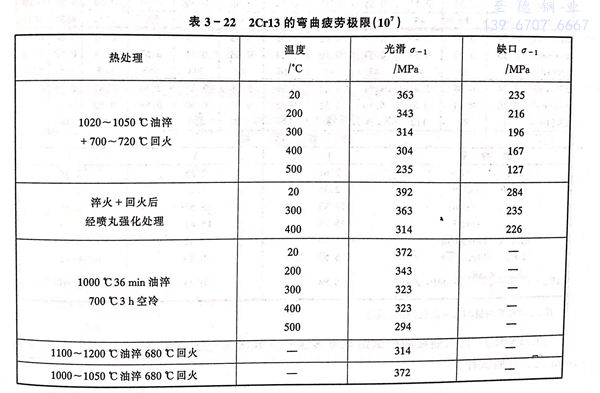

 2Cr13、20Cr13、420 不銹鋼（1000℃油淬，700℃回火）的高溫疲勞和腐蝕疲勞行為分別見圖3-13和圖3-14。2Cr13鋼光滑和缺口試樣彎曲疲勞極限見表3-22。

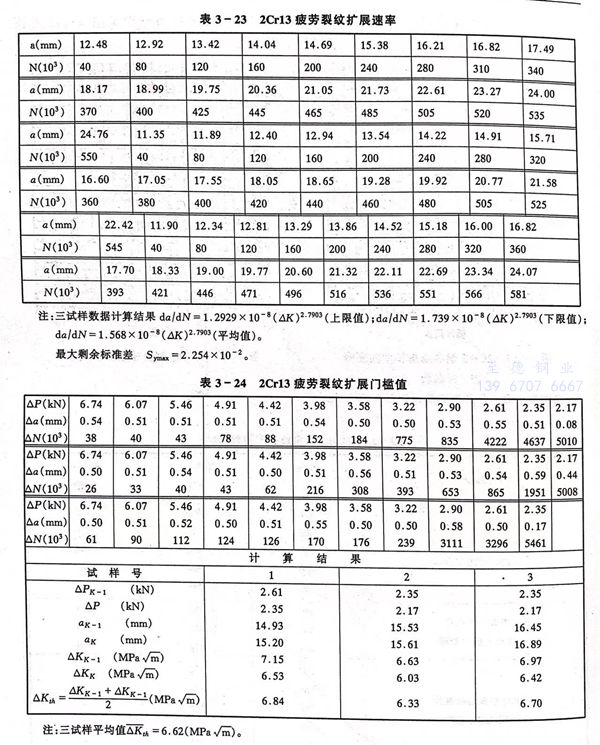

 2Cr13、20Cr13、420 不銹鋼的疲勞裂紋擴展速率和疲勞裂紋擴展門檻值的測室結果見表3-23和表3-24。試樣為11mm×44mm緊湊拉伸試樣。

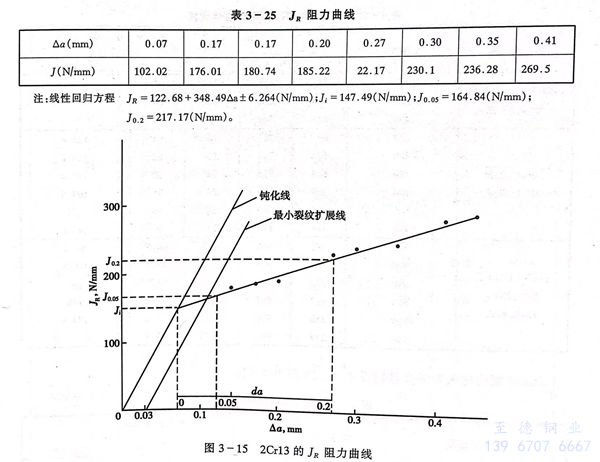

 2Cr13、20Cr13、420 不銹鋼的JR阻力曲線的測試結果見表3-25和圖3-15，試樣為20mm×24mm×96mm三點彎曲試樣。

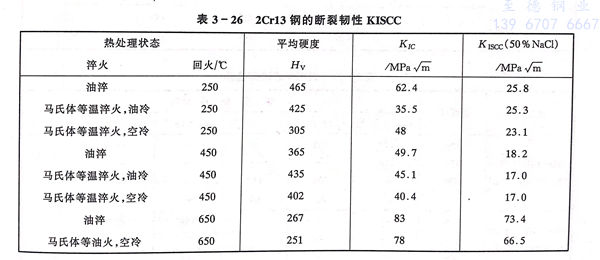

  不同熱處理狀態的2Cr13鋼的斷裂韌性和SCC的門檻值見表3-26。

四、高溫力學性能

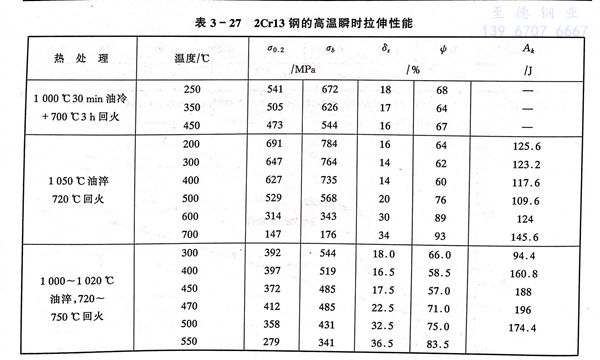

 2Cr13、20Cr13、420 不銹鋼的高溫瞬時拉伸性能見表3-27。

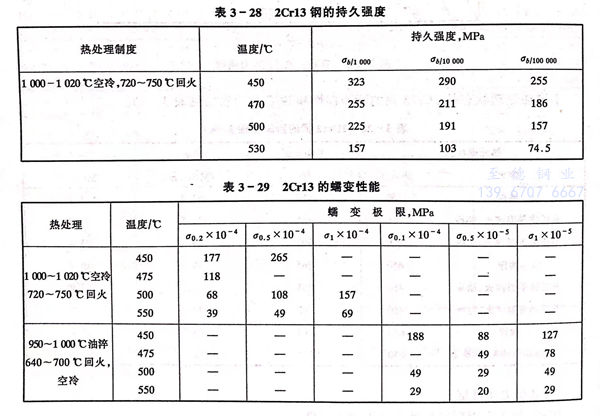

 2Cr13、20Cr13、420 不銹鋼的持久和蠕變性能見表3-28和表3-29。

五、耐蝕性

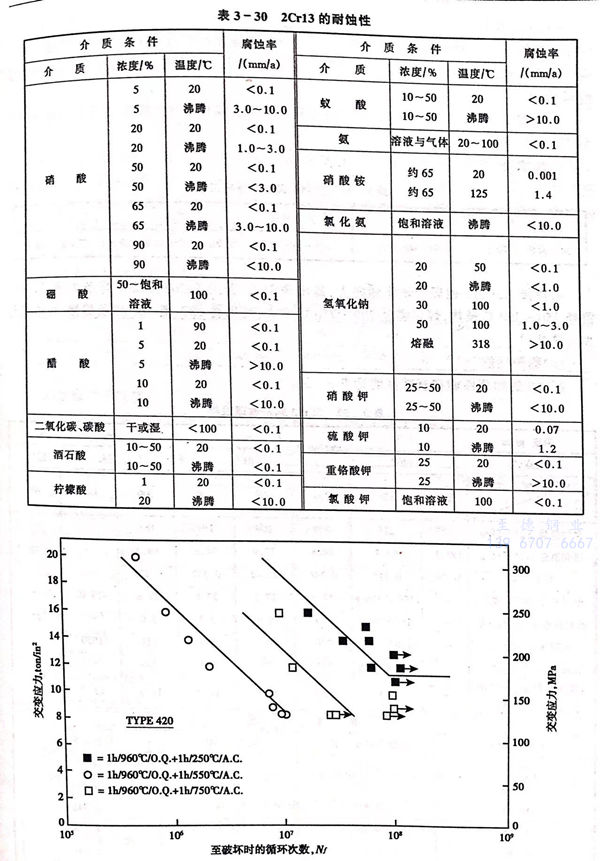

 2Cr13、20Cr13、420 不銹鋼的耐蝕性能見表3-30。鋼的腐蝕疲勞性能見圖3-16。

六、工藝性能

a. 熱加工

    不銹鋼的熱加工性能良好，適宜的熱加工溫度區間為850～1200℃，熱變形終了應采用砂冷或及時退火，熱加工的升溫操作應緩慢，在低于850℃時應緩慢加熱，冷裝爐溫度≤800℃。

 b. 冷加工

   冷加工性能良好，可進行冷軋、冷沖壓、深拉等加工操作，消除應力退火可采用730～780℃回火。

  c. 熱處理

  2Cr13、20Cr13、420 不銹鋼的熱處理工藝見表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊后硬化傾向大，易出現裂紋，若用Cr202、Cr207焊條焊接時，焊前需經250～350℃預熱，焊后需經700～750℃回火；若用奧107、奧207焊條焊接，可不進行焊后熱處理。

七、物理性能

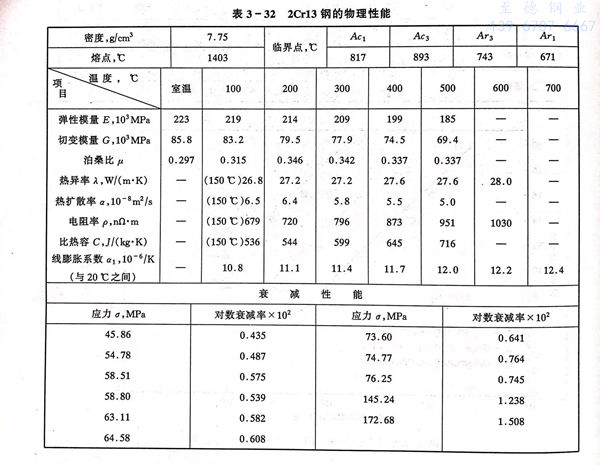

  2Cr13、20Cr13、420 不銹鋼的物理性能和衰減性能見表3-32。

八、應用

   經熱處理后的2Cr13、20Cr13、420 不銹鋼，可用于承受較高應力的零部件，如透平后幾級及低溫段長葉片、閥、閥件、熱裂設備，緊固件等。亦大量應用于造紙工業刀具，食品加工機械及餐具。
