015Cr21Ni26Mo5Cu2、N08904、904L、00Cr20Ni25Mo4.5Cu

015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L超級奧氏體不銹鋼，此鋼種是一種含碳量很低的高合金化的奧氏體不銹鋼,在稀硫酸中有很好抗腐蝕性，專為腐蝕條件苛刻的環境而設計。具有較高的鉻含量和足夠的鎳含量，銅的加入使它具有很強的抗酸能力，尤其對氯化物間隙腐蝕和應力腐蝕崩裂有高度抗性，不易出現蝕損斑和裂縫,抗點蝕能力略優與其他鋼種,具有良好的可加工性和可焊性，可用于壓力容器。　

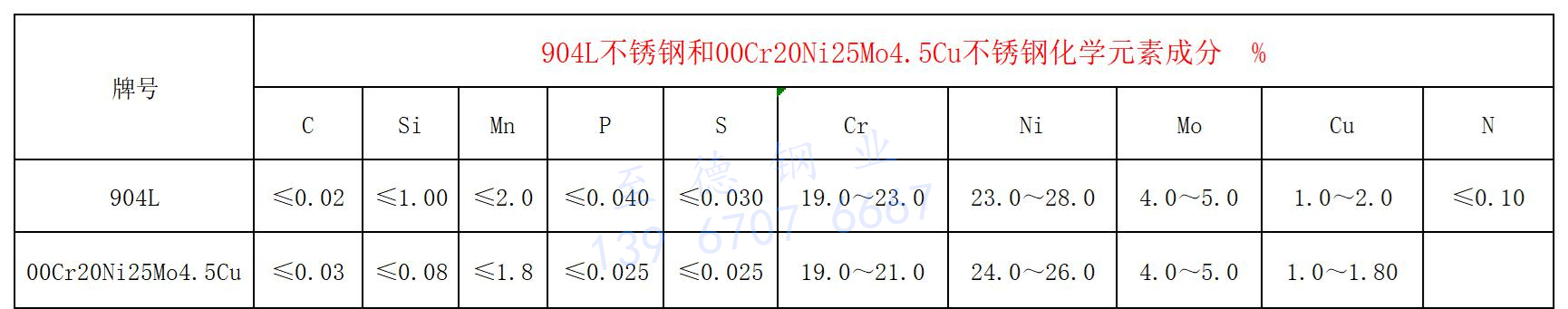

一、化學成分

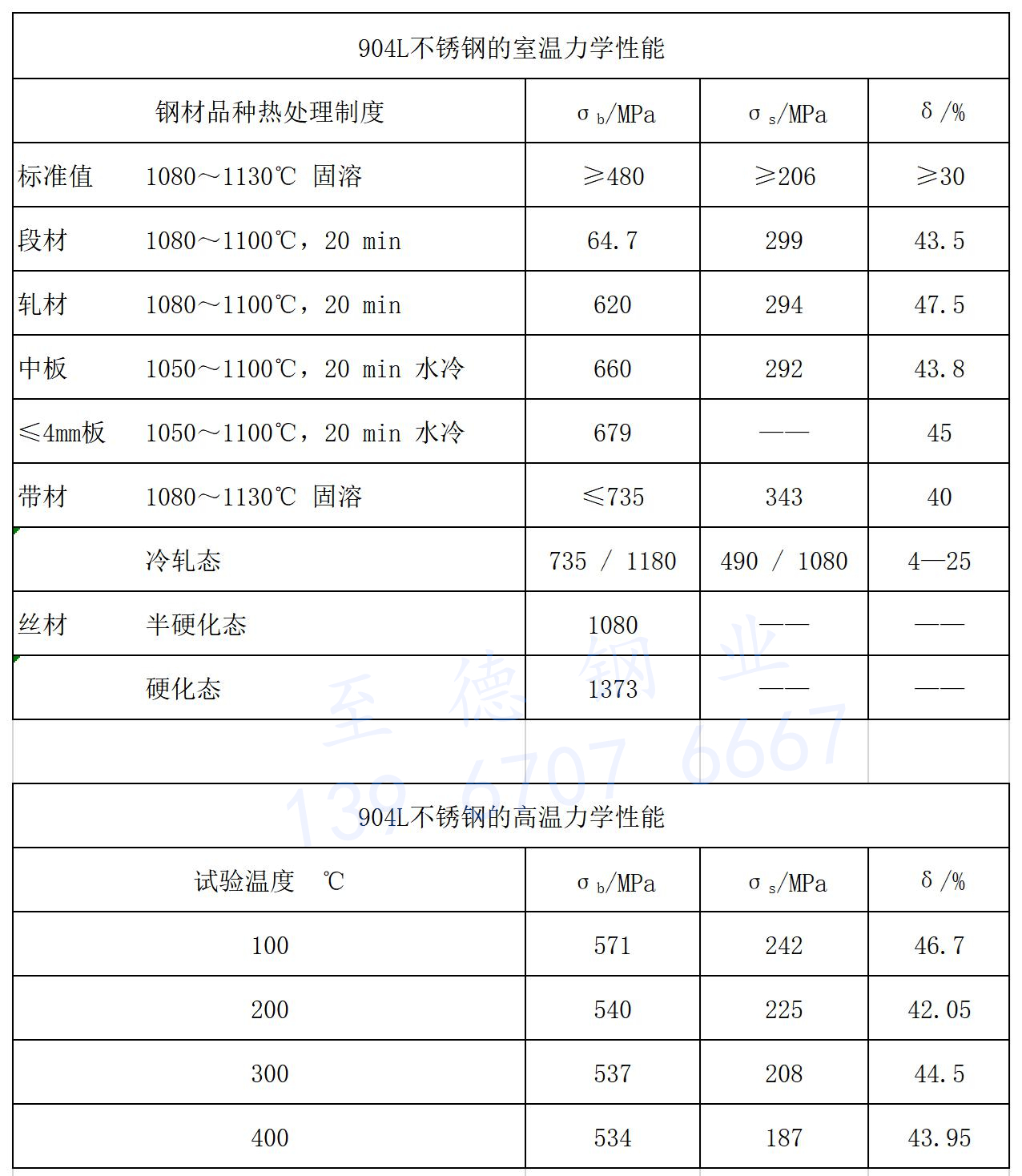

二、力學性能

三、工藝性能

 a. 熱加工

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不銹鋼具有良好的熱加工性能，但較316L不銹鋼熱變形抗力大，加工難度增大。鋼的熱加工溫度范圍900-1150℃。熱鍛的最高加熱溫度可達1180℃，訂鍛溫度≥900℃。

 b. 冷加工

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不銹鋼的冷加工性能類似于316L不銹鋼，可進行冷拔、冷軋及其他冷成形加工。

 c. 熱處理

     固溶處理制度為 1100-1150℃加熱保溫后快冷。

 d. 焊接

    015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不銹鋼焊接性能良好，可使用常規的焊接方法予以焊接，焊接材料與母材相同，焊前不需要預熱，焊后也不需要熱處理，如需熱處理，可在1075-1125℃加熱后快冷進行熱處理。

四、材料應用

   015Cr21Ni26Mo5Cu2、00Cr20Ni25Mo4.5Cu、904L不銹鋼主要用于石油化工領域如醋酸丁酯、醋酸甲酸、對苯二酸、聚氯乙烯等環境；無機化學工業，如硫酸、硫酸銨、純堿、磷酸等介質環境；防污染凈化系統，如煅燒爐和電廠煙道洗滌器；海水、半咸水和污染水的冷卻器等。
