07Cr17Ni7Al、17-7PH、0Cr17Ni7Al

  07Cr17Ni7Al、17-7PH 不銹鋼是一種半奧氏體沉淀硬化不銹鋼。此鋼具有良好冶金和制造加工工藝性能。由于鋼的成分接近于18-8型奧氏體不銹鋼，因此在固溶狀態(tài)下仍保留奧氏體組織，便于加工成形，此時的組織處于亞穩(wěn)定狀態(tài)，隨后經(jīng)調(diào)整處理和時效可獲得所需強度和韌性，其強度水平可達(dá)1600MPa。鋼中含有17％Cr并含有大量的Ni，使其具有足夠的耐蝕性和不銹性，大體上相當(dāng)和接近于18-8型不銹鋼的水平。(0Cr17Ni7Al) 17-7PH 不銹鋼可用于350℃以下長期工作的不銹鋼結(jié)構(gòu)件、容器、管道、彈簧、膜片等。鑒于該鋼熱處理工藝復(fù)雜，在全世界范圍內(nèi)有被馬氏體時效不銹鋼取代的趨勢，但目前仍具有廣泛應(yīng)用的領(lǐng)域。

 舊國標(biāo)：0Cr17Ni7Al   新國標(biāo)：07Cr17Ni7Al  美標(biāo)：S17700、631、17-7PH

一、化學(xué)成分

 07Cr17Ni7Al、17-7PH 不銹鋼的化學(xué)成分見表5-66。

二、室溫力學(xué)性能

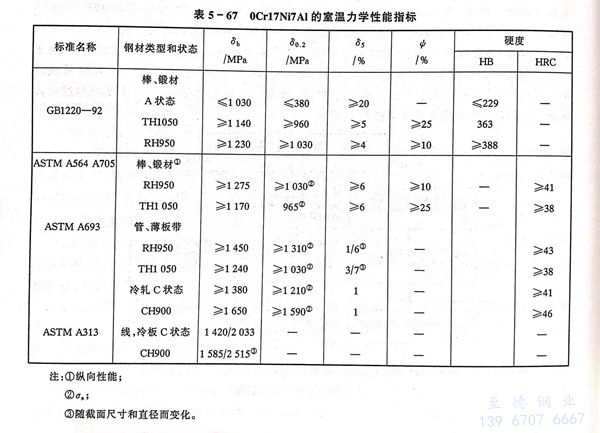

  不同標(biāo)準(zhǔn)所規(guī)定的 07Cr17Ni7Al、17-7PH 不銹鋼的室溫力學(xué)性能標(biāo)準(zhǔn)見表5-67。

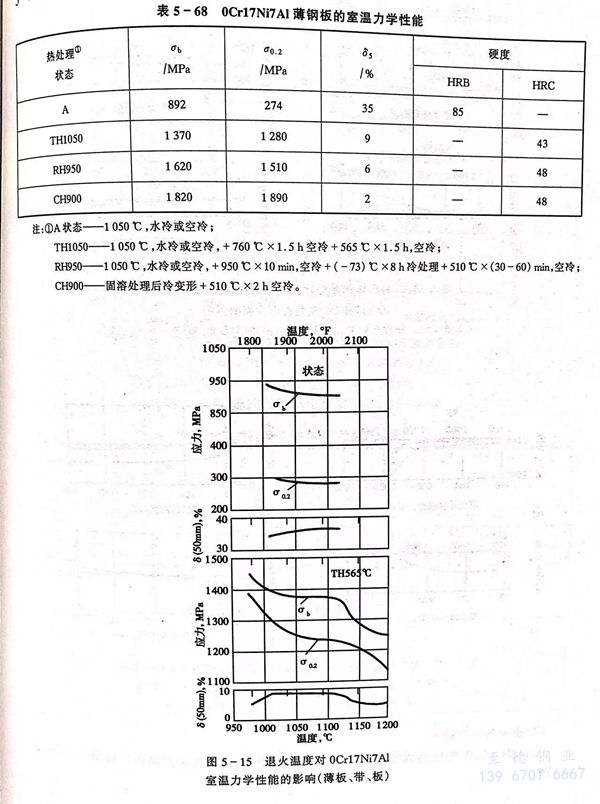

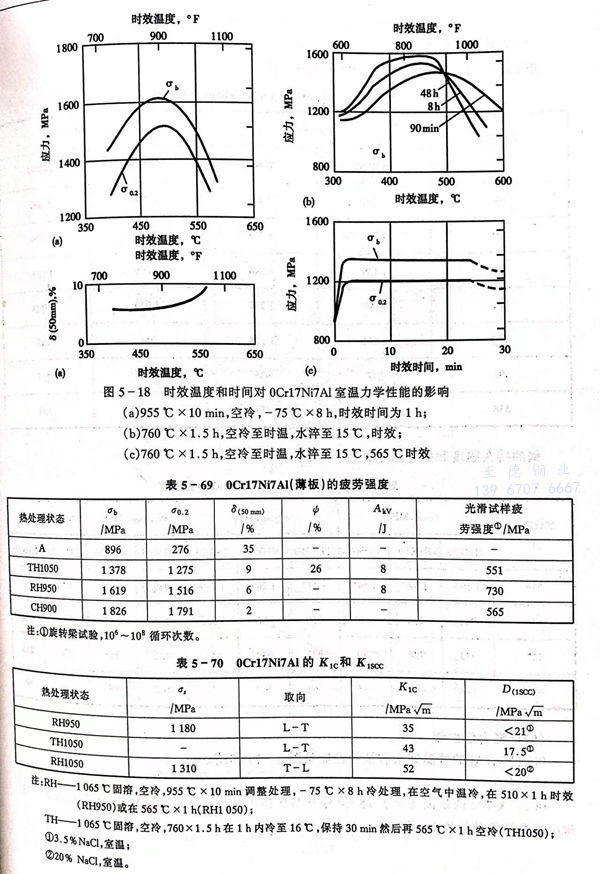

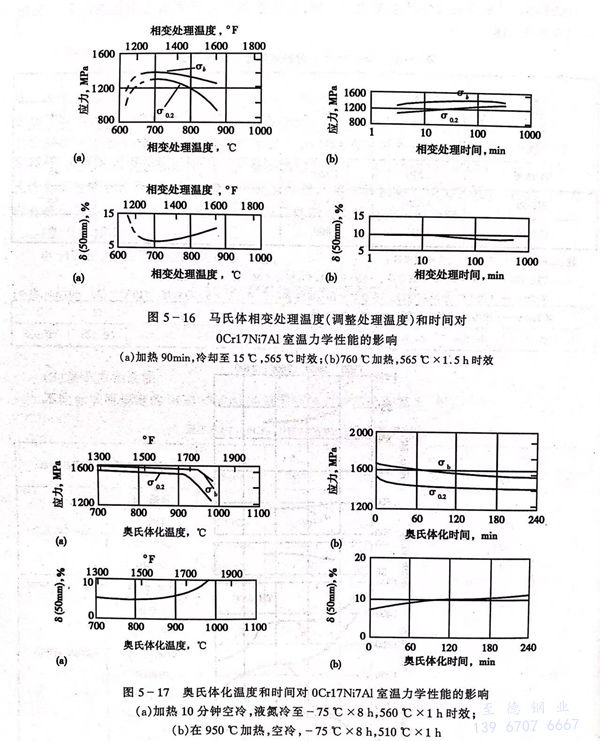

  07Cr17Ni7Al、17-7PH 不銹鋼的室溫力學(xué)性能見表 5-68，熱處理制度對其室溫力學(xué)性能的影響見圖 5-15至5-18 。

三、疲勞和斷裂韌性

  07Cr17Ni7Al、17-7PH 不銹鋼的疲勞性能見表5-69。斷裂韌性和應(yīng)力腐蝕門檻值見表5-70。

四、高溫力學(xué)性能

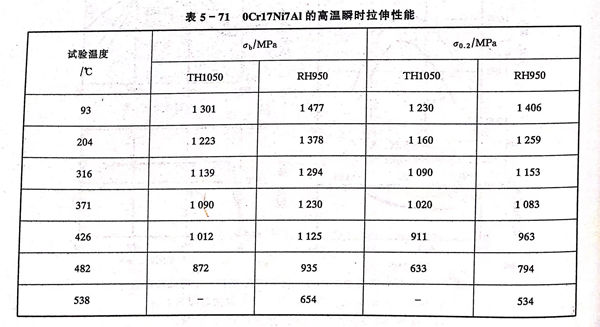

 07Cr17Ni7Al、17-7PH 不銹鋼高溫瞬時拉伸性能見表 5-71 。

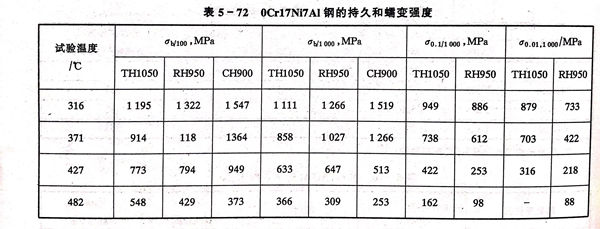

 鋼的持久強度和蠕變強度見表 5-72 。

五、低溫力學(xué)性能

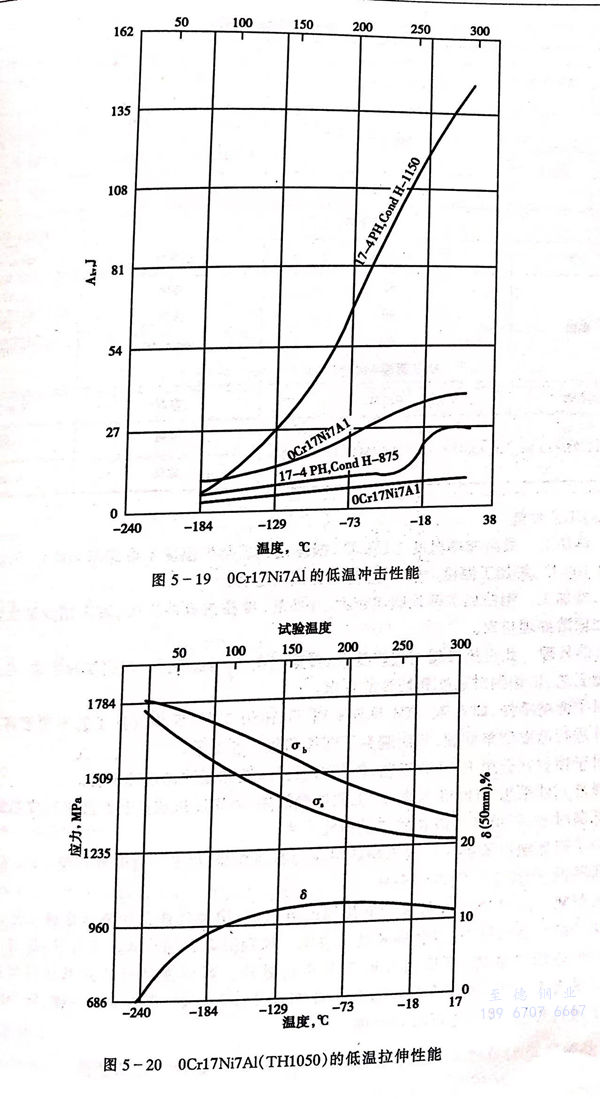

 07Cr17Ni7Al、17-7PH 不銹鋼的低溫沖擊和拉伸性能見圖5-19和圖5-20。

六、耐蝕性

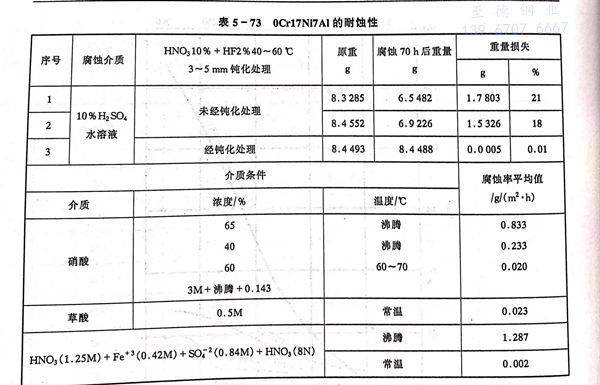

  07Cr17Ni7Al、17-7PH 不銹鋼的耐蝕性介于18-8鋼和馬氏體不銹鋼之間，一些耐蝕性數(shù)據(jù)見表5-73，耐應(yīng)力腐蝕性能見表5-70。

七、工藝性能

 a. 熱加工

   最高加熱溫度1150℃，鋼坯或鋼錠裝爐溫度不應(yīng)高于600℃，開始熱加工溫度1100℃，終加工溫度≥950℃，冷卻方式為空冷。

 b. 冷加工

 07Cr17Ni7Al、17-7PH 不銹鋼的加工硬化傾向較大，在冷軋、冷拉拔或沖壓時，宜采用少道次大變形量并增加固溶處理道次。

 c. 熱處理

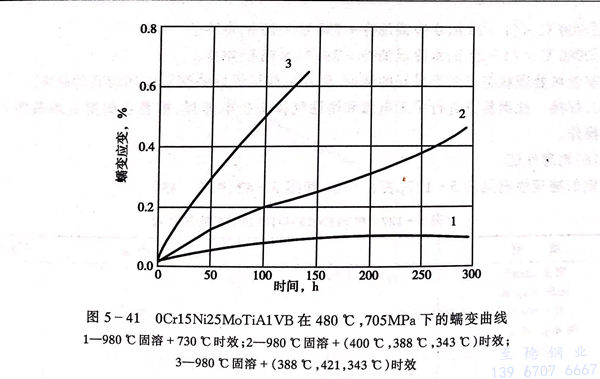

  此鋼熱處理工藝較復(fù)雜，可參照圖5-41執(zhí)行。根據(jù)實際需求，可靈活選擇熱處理工藝，以達(dá)到對強度和韌性的要求。

  對于薄壁零件，如殼體、筒體等宜采用TH1050工藝，因為這種工藝不需要將已成形的零部件進(jìn)行高溫調(diào)整處理，從而避免了部件的氧化和變形。

  對于棒材宜選用RH950工藝，使其可獲得強度和韌性的最佳配合。

  彈性元件采用CH900為宜，此工藝比較簡單，利用冷拔或冷扎產(chǎn)品進(jìn)行成形加工，而后進(jìn)行低溫時效，即可獲得滿意的產(chǎn)品性能水平。

  為了降低缺口敏感性和改善鋼的耐應(yīng)力腐蝕性能，可采用過時效處理工藝，盡管強度水平有所降低，但綜合性能得到提高。

 d. 焊接

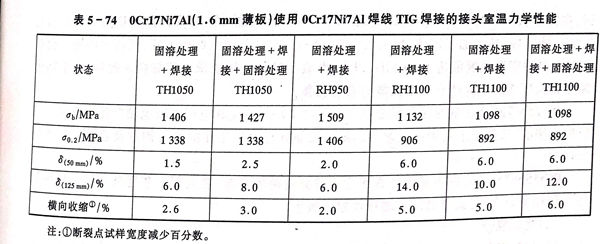

 07Cr17Ni7Al、17-7PH 不銹鋼可進(jìn)行電弧焊或電阻焊，惰性氣體保護(hù)焊是最佳工藝方法，可避免氧化和減少鋁的燒損，以利提高接頭效率。該鋼通常在固溶狀態(tài)下焊接，焊前不必預(yù)熱，但焊后最好固溶處理，而后按實際需求進(jìn)行處理。焊縫強度可達(dá)到基體強度的94％～100％（見表5-74），充填金屬同母材。此鋼亦可進(jìn)行釬焊，焊料為銀一鋰，在900～940℃氬氣下進(jìn)行焊接，焊后進(jìn)行時效處理。

八、物理性能

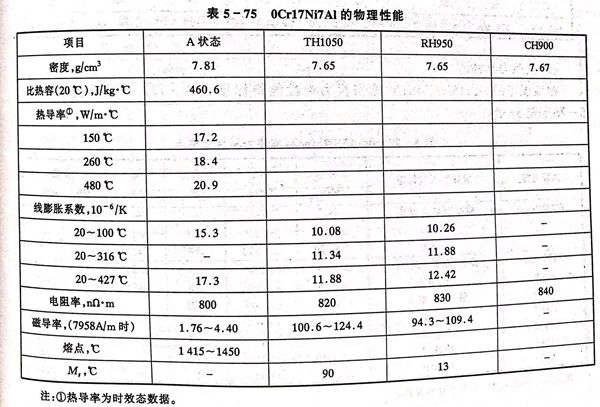

 07Cr17Ni7Al、17-7PH 不銹鋼的物理性能見表 5-75 。

九、應(yīng)用

  在航空工業(yè)中用于中溫承力件，發(fā)動機反推裝置構(gòu)件，閥膜及不銹彈性元件。此外在國外廣泛應(yīng)用航空薄壁結(jié)構(gòu)件、各種容器、導(dǎo)管、閥膜、船軸及壓氣機盤。在其他領(lǐng)域主要用于不銹、耐蝕高強度結(jié)構(gòu)件，容器，軸類，彈簧等。
