S46500、Alloy 465、Costom 465

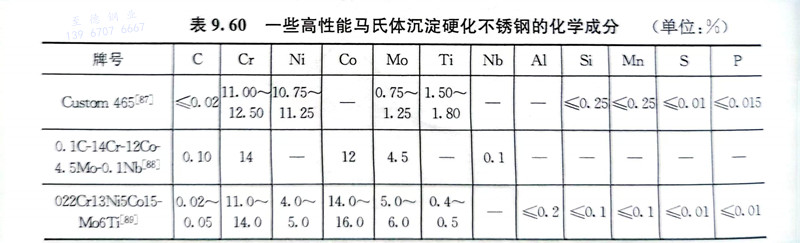

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時效峰值后的抗拉強度可達到1800MPa。Costom 465 不銹鋼具有優異的缺口拉伸強度和斷裂韌性，應力腐蝕抗力也比較好，其性能優于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機的多個重要部件。

S46500、Alloy 465、Costom 465 不銹鋼適宜的鍛造溫度區間為1010～1093℃，鍛后空冷，經固溶處理可以進行機械加工。推薦的Costom 465鋼的固溶溫度為（982±8）℃，保溫一定時間，然后快冷，截面尺寸在300mm以下時可在適當的液體介質中冷卻，更大尺寸時宜在空氣中快冷。固處理后應在24h內進行-73℃冷處理，保持8h，然后升至室溫。

 為獲得最佳的切削加工性能，經上述處理后再加熱至（760±8）℃保溫2h，空冷，再加熱至（620±8）℃保溫4h，空冷，此工藝被稱之為H1150M狀態。加工后的部件應重新在982℃進行固溶處理和-73℃冷處理。該鋼的焊接性能良好。

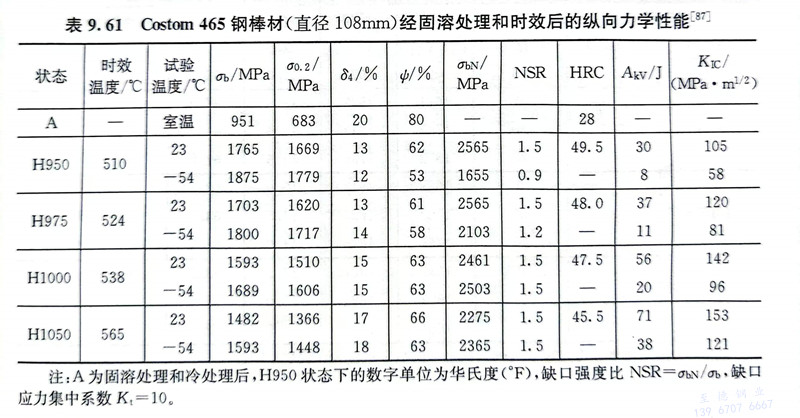

S46500、Alloy 465、Costom 465 不銹鋼經上述處理后應進行時效，可在480～620℃進行，保溫4～8h，然后空冷或在適當的介質中冷卻。該鋼經480℃時效后可以得到最高的強度，但韌性較低，適宜的時效溫度應選擇在510℃以上，可以得到良好的綜合力學性能。表9.61為Costom 465鋼棒材經固溶處理和時效后的縱向力學性能。

 將S46500、Alloy 465、Costom 465不銹鋼經980℃固溶處理和在-73℃冷處理8h后，再進行不同溫度下保溫4h的時效處理，研究其組織的變化和性能的關系。當時效溫度高于300℃時，Costom 465 鋼強度隨溫度的升高而迅速提高，495℃時達到峰值強度，時效溫度超過495℃后，發生過時效。Costom 465鋼在時效過程中，其塑性和沖擊韌性的谷值出現在450℃時效時，時效溫度超過450℃后，鋼的塑性和韌性迅速提高。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時效，鋼中的少量殘余奧氏體（約5％）未發生變化，時效溫度在400℃左右時，鋼中開始出現逆轉變奧氏體。在400～590℃時效，鋼中奧氏體含量呈上升趨勢，時效溫度為510℃時，鋼中的奧氏體含量為10％左右。時效溫度在590℃時，鋼中已形成的逆轉變奧氏體已不穩定，時效后降至室溫時，部分逆轉變奧氏體又轉變成馬氏體。Costom 465鋼在時效過程中出現硬化峰則與析出相的特性有關。研究表明，基體的析出相為針狀的具有六方晶體結構Ni₃Ti相，析出時與母相馬氏體存在共格或半共格關系，使鋼得到有效的強化。在高于510℃時效時，析出相逐漸聚集，540℃時效時析出相直徑小于20nm，而590℃時效時已長大到約70nm。

 綜上所述，510℃時效后，可以獲得高的強度，而同時逆轉變奧氏體的形成可使鋼具有比較高的韌性。

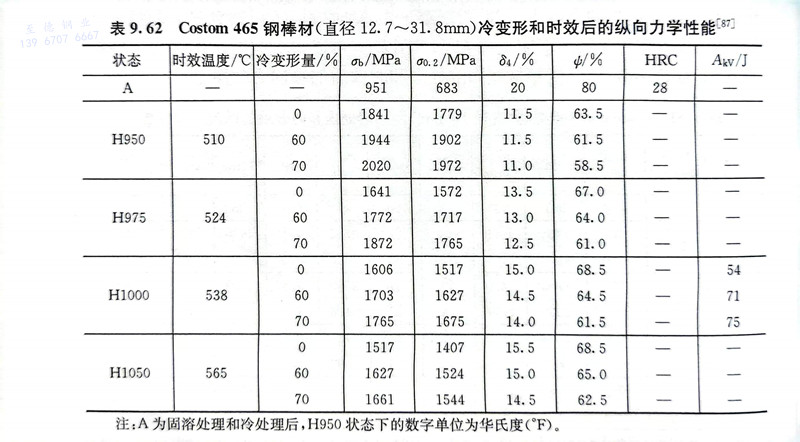

 S46500、Alloy 465、Costom 465 不銹鋼經固溶處理后，其強度較低，可以直接進行冷變形，冷變形量可達70％，然后進行時效處理，可以得到高的強度（表9.62）。
